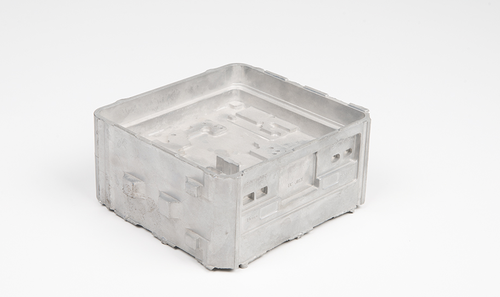

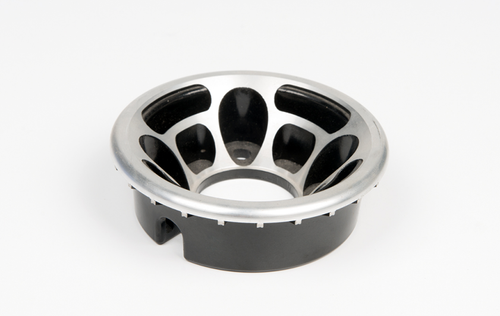

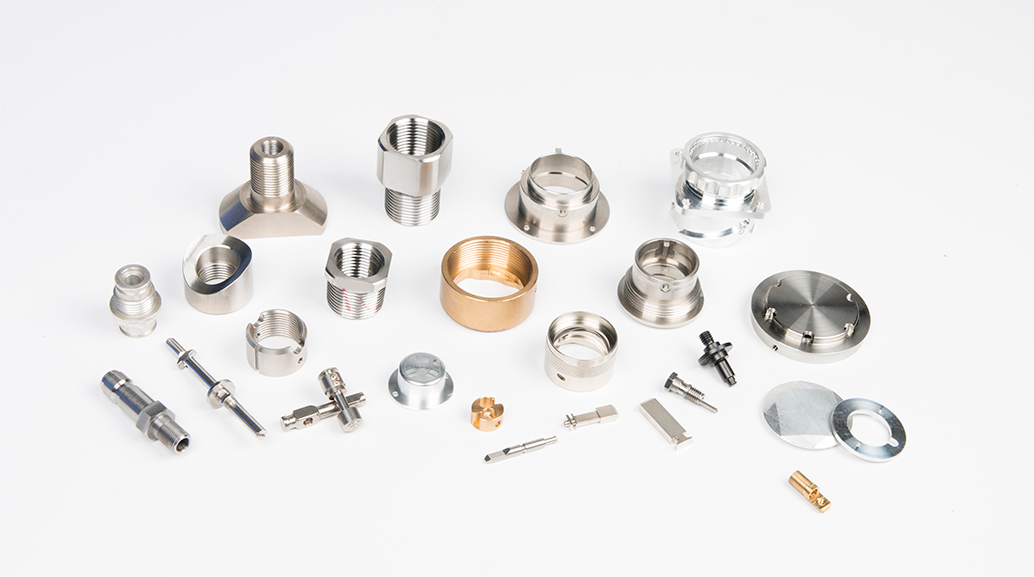

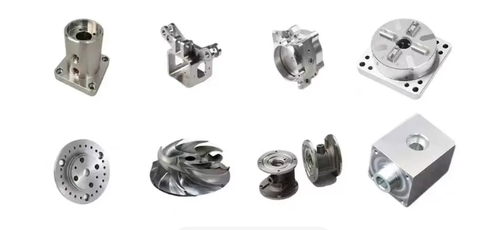

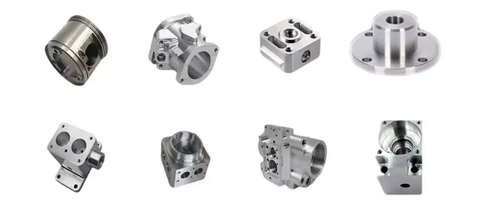

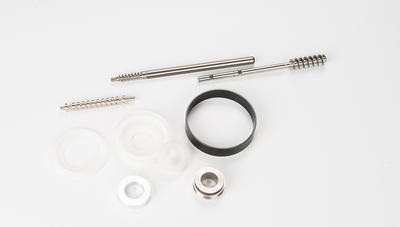

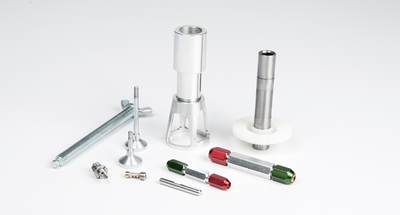

加工品の一例：マシニング加工/フライス加工

金属部品加工について

加工品の製造において、マシニング加工とフライス加工は非常に重要な加工方法です。これらの加工技術は、様々な産業分野で利用され、高品質な加工品を生み出し

ています。

★マシニング加工

マシニング加工とは、切削工具を用いて材料を削り、所望の形状や寸法に加工する方法です。この加工方法は、CNC（コンピューター数値制御）技術の進歩により、高精度で効率的な加工が可能になっています。マシニング加工には、旋削、フライス削り、穴あけなどの様々な加工方法が含まれます。

マシニング加工の特徴

• 高精度：CNC制御により、非常に高い精度で加工が可能です。例えば、自動車エンジンの部品や航空機の部品など、精密な寸法が要求される部品の加工に適しています。
• 多用途：フライス盤や旋盤など、多様なマシニング機械でさまざまな加工ができます。材料の種類や形状に応じて最適な機械を選択することができます。

• 柔軟性：プログラムを変更することで異なる形状やサイズに対応できます。少量生産から大量生産まで、様々な生産規模に対応可能です。




マシニング加工の具体例

• プロトタイプ作成：新製品の試作やデザイン検証に使用されます。例えば、電子機器の筐体や自動車のパーツなどの試作品を作成する際に、マシニング加工が利用されます。
• 部品製造：機械部品や精密機器の部品製造に利用されます。例えば、工作機械のガイド部分やポンプ・コンプレッサーのシリンダー部分などの部品を製造する際に、マシニング加工が行われます。
• 金型製作：プラスチックや金属の射出成形用金型の製作にも使用されます。金型の精度が製品の品質に影響を与えるため、高精度なマシニング加工が必要とされます。

★フライス加工

フライス加工は、回転する工具を用いて材料を削る加工方法です。工具を縦・横・高さの3次元に移動させ、素材へ押し当てることで、平面、溝、穴などの加工を行います。フライス加工には、NCフライス盤やNCマシニングセンタなどの機械が使用されます。

フライス加工の特徴

• 多様な形状加工：平面、溝、穴、側面など、様々な形状の加工が可能です。例えば、機械のベースプレートや治具の基準面づくりなど、高精度な平坦な面をつくりたいときに平面加工が使われます。
• 工具の消耗：回転する工具を用いるため、工具の消耗が生じます。工具の寿命や交換頻度を考慮する必要があります。

• 自動化対応：NCフライス盤やNCマシニングセンタは、数値制御により自動で加工を行うことができます。作業効率の向上や加工精度の安定化に寄与します。



フライス加工の具体例

• 平面加工：素材の表面を平坦に仕上げる加工です。機械のベースプレートや治具の基準面づくりなど、高精度な平坦な面をつくりたいときに使われます。
• 溝加工：素材に溝を掘る加工です。例えば、モーターシャフトとスプロケットをつなぐキー溝の加工が挙げられます。キー溝加工は、機械部品をはめ込むための「キー溝」を内径と軸径に作る加工で、はめ込んだ部品がずれないようにする役割を持っています。
• 穴あけ加工：素材に穴やねじ穴を空ける作業です。部材や設備を留める金具やプレートの穴あけなどが例として挙げられます。

• 側面加工：素材の横側から工具を押し当てて削る加工です。例えば、L字型のブラケットの切削加工などが行われます。









マシニング加工とフライス加工の比較

マシニング加工とフライス加工は、いずれも切削加工の一種ですが、それぞれ異なる特徴を持っています。以下に、両者の比較を示します。

加工対象

• マシニング加工：様々な材料に対応でき、金属やプラスチック、木材などの加工に利用されます。また、大きな形状の変更や精密な部品製造にも適しています。
• フライス加工：主に金属材料の加工に使用されます。平面、溝、穴などの形状加工に特化しています。

加工精度

• マシニング加工：CNC制御により、非常に高い精度で加工が可能です。精密な部品や金型の製造に適しています。
• フライス加工：適切な工具と加工条件を選択することで、高精度な加工が行えます。ただし、工具の消耗により精度が低下する場合があります。

加工効率

• マシニング加工：多様な加工方法を組み合わせることで、一度に複数の加工を行うことができます。大量生産に適しています。
• フライス加工：工具を回転させるため、高速で加工を行うことができます。ただし、工具の交換や設定に時間がかかる場合があります。

マシニング加工とフライス加工の応用分野：

マシニング加工とフライス加工は、様々な産業分野で利用されています。以下に、主な応用分野を紹介します。

★自動車産業：自動車のエンジンやトランスミッション、ブレーキなどの部品の製造に、マシニング加工とフライス加工が利用されます。高精度な加工が要求されるため、CNC技術を利用したマシニング加工が中心になっています。

★航空宇宙産：航空機や宇宙船の部品の製造には、重量や強度、精度などの厳しい要求があります。マシニング加工とフライス加工は、これらの要求を満たすために不可欠な加工方法です。例えば、航空機のエンジンブレードや翼の部品などの製造に利用されます。

電子産業

電子機器の筐体や基板、部品などの製造に、マシニング加工とフライス加工が利用されます。小型化や高精度化の要求に応えるため、精密なマシニング加工が行われます。

機械産業

工作機械や産業機械の部品の製造に、マシニング加工とフライス加工が広く利用されています。これらの加工方法により、高品質な機械部品を製造することができます。

マシニング加工とフライス加工の未来展望

技術の進歩に伴い、マシニング加工とフライス加工もますます高精度化、高速化、自動化が進んでいます。また、新しい材料や加工方法の開発により、これらの加工技術の応用分野が拡大することが期待されます。

高精度化と高速化

CNC技術や工具技術の進歩により、マシニング加工とフライス加工の精度と速度が向上しています。これにより、更に精密な部品の製造や大量生産が可能になります。

自動化とロボット化

工場の自動化やロボット化が進むことで、マシニング加工とフライス加工の作業効率が大幅に向上することが期待されます。また、人工知能やデジタルツイン技術の導入により、加工プロセスの最適化や品質管理が可能になります。
